平床身数控车床
CK6150X2000平轨数控车床(北京凯恩帝K1100TLI总线系统)

名称:CK6150X2000平轨数控车床(北京凯恩帝K1100TLI总线系统)

详细信息

产品型号:  CK6150X2000平轨数控车床北京凯恩帝K1100TLI总线系统

产品名称: CK6150X2000平轨数控车床       :大英新代

     我们非常乐意为贵公司提供的产品以及的技术服务,敝司将保证产品质量,提供完善的售前、售后服务! 如您有疑问,请随时我联系。

 联络人: 温先生  全国服务热线:13929480028(带微信功能,可加微信)  QQ: 897154365  E-Mail: jyfactory@163.com    http://www.china-cnc-lathe.com



品名

规格型号

单位

数量

单价(万)

税点(17%)

备注

平轨数控车床

 CK6150X2000平轨数控车床









付款方式:

交货时间:

机床型号:CK6150X2000平轨数控车床北京凯恩帝K1100TLI总线系统    配置报价

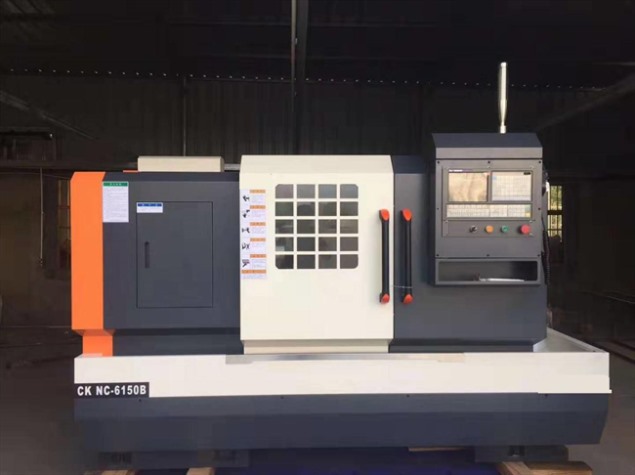

一、 CKNC-6150B床外形图

.

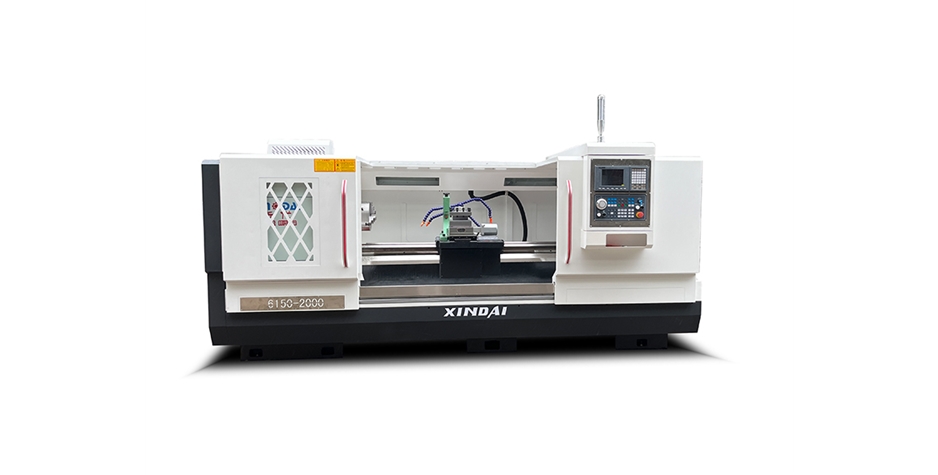

6150-2000数控车床     技术协议



一、机体优势   高质量的检验系统与质量保证

铸件金相分析,每一批铸件进厂均附金相组织分析,以确保铸件的材质,有稳定的组织。

铸件硬度测试检验,铸件的硬度检验。

拖板、滚珠导螺杆精度检验,检测真直度与平面度及同心度。

拖板安装直线度、平面度检验,每一个安装程序均认真的执行直线度、平面度检验。

激光干涉仪检验,全行程运动精度皆经过雷射校正补偿,确保丝杆定位重现精度。

主轴动平衡检验,主轴高速运转的动平衡检验,确保主轴无偏摆度。

机器动态标准试块测试,每台机出货前会加工一块标准试块工件,以检验所有的综合精度。



高性能控制系统



二、主要技术参数

单位: mm

CKNC-6150主要技术参数

项目

主要参数

单位

标配





工作范围

床身上转直径

mm

Ф500

通过滑板转直径

mm

Ф290

X轴(横向)行程

mm

295

Z轴(纵向)行程

mm

2000



床身

床身导轨宽度

mm

390

两距

mm

1700

床脚

型式



分体









主轴

主轴头型号

mm

A2-8

主轴内孔锥度



公制90号(1:20

主轴孔径

mm

Ф82

主轴转速(三档变频,档内无变速)

rpm

45-200, 150-700, 350-1600

主轴电机机功率

KW

7.5KW

卡盘(手动三爪卡盘)

mm

Ф250





伺服轴

X轴丝杆 /Z轴丝杆(型号)

mm

2505/4010

X/Z轴伺服电机扭矩

Nm

7.5Nm/10Nm

 快速进给速度

m/min

6m/min,8m/min





工作精度

加工精度

level

IT6-IT7

重复定位精度

mm

X 轴0.007;Z轴0.01

粗糙度

um

Ra3.2μm



刀架

形式

type

立式四工位电动

刀具尺寸

kva

25×25



尾座

套筒直径/行程

mm

Ф75/150

套筒孔锥度

MT NO

5





一般规格

体积(长××高)

mm

3700×1600×1850

净重

KG

3600

电源容量

KVA

11



数字控制系统



GSK-980Tc3



三、机床主要配置清单及生产厂家



NO.

品名

产地

制造商

1.

数控系统

北京凯恩帝K1100TLI总线系统

配套输入输出板及5米电缆线

2.

X轴伺服驱动

7.5 N.m驱动电机

北京凯恩帝

3

Z轴伺服电机

9.6N.m驱动电机

北京凯恩帝

※※

进给轴伺服驱动器

EP1C

北京凯恩帝

※※

主轴伺服驱动

7.5 N.m驱动电机

北京凯恩帝

4

编码器

国产

长春一光

5

主轴轴承

国产

KTL

6

轴轴承

国产

CSC

7

轴连轴器

国产

玛莎

8

轴滚珠丝杆

国产

华夏

10

自动润滑系统

国产

沪润

11

电源/过载保护器/接触器

台湾

德力西

12

Z硬轨粘塑

美国

霞板

13

冷却水泵

国产

南通海日

14

刀架

国产

常州新墅

15

卡盘

国产

众环/环球

16

主结构机身铸件

国产

采用高强度铸铁



四、各部位配置情况确认    标准配置:

配置内容

确认

1)切削冷却系统

2)防爆工作灯

3)水平调整垫块

4)十字螺丝刀

5)一字螺丝刀

617.19呆板

74.5.6.8.10内六角扳手









(8)手动脉冲发生器:持单元

(9) 自动润滑系统

10双开门钣金罩

11)精度检验合格书

12)电气说明书

13)系统使用手册

14)系统程序操作手册







 数控车床装条件

a、温度

运行温度:   常温20±20℃

保管搬运时:   -30℃50℃

变化比率: 10℃/小时以内

b、湿度

    连续:         75%以下(不结露)    短时间:       95%以下(不结露)

c、安装场所条件

1.不受外部振动影响。

2.不受腐蚀性气体影响。

3.避免阳光直射机床。

4.避免直接触外界风、气及调温的冷、热风。

5.机床附近避免设置暖气等热源。

6.减少尘埃(避开铸件、焊接、板金车间等)。

7.避免漏水、浸水。

d、电    源:3380V±10%50Hz±1Hz



 、技术档资料

1、保修内容:

数控系统及驱动系统一年保修以出厂日期为准。 数控系统及驱动系统由我司向系统购买一年的保修期,并由系统在中国的售后服务中心负责维修,我司负责协商与联络。

2) 机械零件与一般电气零件一年保修。

3) 如有下列情况之时:

a、使用失当,导致故障或损坏;

b、自己改装而发生之故障;

c、安装后,自行移动或搬运而发生之故障。

以上虽保修期间内,其零件费、运费、交通费等均由客户支付。

2、安装调试:(选项)

1)  客户须准备好机械使用之环境,如电力需求、电源稳压、外部气压、水平地基等机床使用环境。

2)  我司派遣技术人员负责机器调试与操作培训工作。

3)  我司人员在安装调试期间内之住宿、交通、安全等由客户协助联系,费用由我司负责,

如客户需请质量监管单位对设备进行质量检验,客户应在货到厂后10天内向我司提出,并

由客户承担相关检验费。

4)  设备应在检验合格后方可投入使用。

5)  设备调试完成后,由客户人员填写《交机验收单》。确认机台各项指标合格,并在安装交机完成判定栏内签字确认。确认后视为客户验收合格

3、售后服务:(选项)

1)  机器安装调试完成后,售后服务联络与工作,由我司在各地区近之服务中心负责。售后维修人员接到客户故障传真通知后,我司及时提供技术支援或在一至二个工作日内到达现场。

客户在机出现问题后,应及时发传真至我司或我司指定之维修服务中心,传真内容应

包括:机台编号(制造号码)、出厂日期、问题点、联系人、联系方式。此点请客户认真填写,方便我司能对问题做出及时的处理.
