加工中心

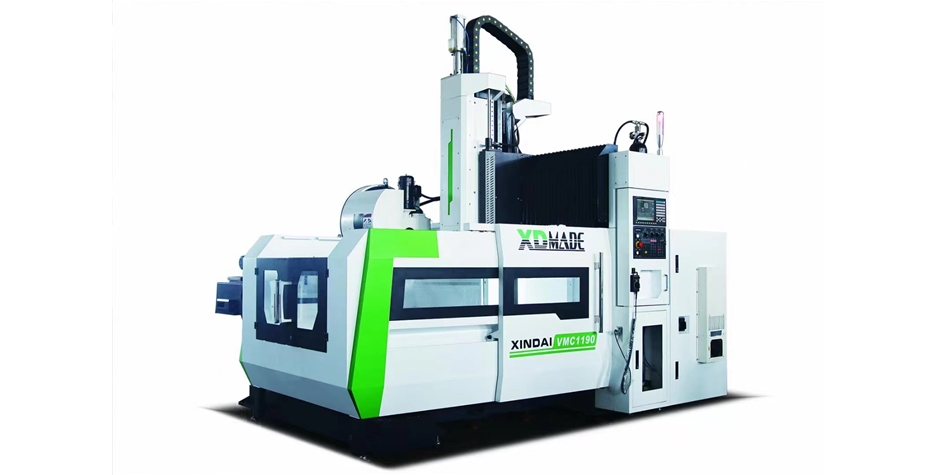

龙门加工中心VMC-1190(三菱 系统 )

名称:龙门加工中心VMC-1190(三菱 系统 )

详细信息
龙门加工中心VMC-1190(三菱 系统 )~品牌:Xinda

一、设备技术描述

整 机:整机采用动工作台龙门式结构。床身固定,工作台在床身上作X向移动。滑枕在滑座上作Z向移动。滑座连同滑枕在龙门横梁上作Y向移动。X、Y轴配备重载线轨,Z轴为四线轨。主轴组件置于滑枕下端。整机布局合理,外形美观,操作方便。

主 轴:采用高速主轴单元,主轴采用BT40规格,具备中心吹气功能。

刀 库:刀库采用圆盘式刀库,质量可靠,性能稳定。

驱 动:三轴电机与高精度滚珠丝杠采用直联驱动的方式,滚珠丝杠经过预拉伸安装,提高传动刚性及定位精度。

机床所有零部件加工、装配成品质量符合产品图纸及相关技术要求,其精度标准符合GB/T17421-2000《机床检验通则》及GB/T19362.1-2003《龙门铣床检验条件》的有关规定。



二、机床参数与配置

基本参数

项目

单位

技术参数

行程

X

mm

1100

Y

mm

900

Z

mm

500

主轴鼻端至工作台面距离

mm

150-650

主轴中心线至立柱导轨面距离

mm

380

两立柱间距离

mm

1000

工作台面到横梁高度

mm

840

工作台

工作台尺寸

mm

1100*900

T型槽(尺寸×槽数×间距)



M20×7×165

最大载重

Kg

500

主轴

主轴锥孔

#

BT40

转速

r.p.m

8000-12000

主轴直径

mm

150

刀库

(选配)

刀具数

Pcs

24

刀库形

#

圆盘式

滚珠丝杠(直径-螺距)

mm

40-10/40-10/40-10

直线滑轨宽度

mm

45/45/45-35

三轴快速移动

m/min

12/12/10

三轴电机传动方式

Type

直结式

主轴电机传动方式

Type

皮带式

主轴电机参数

Kw

11

三轴电机参数X.Y.Z

Kw/(N.m)

2.0/3.5/3.5(13/22/22)

光机净重

Kg

6000

光机尺寸(X×Y×Z)

mm

3150X2090X2700



机床标准配置

序号

品名

规格

数量

品牌

1

主轴

BT40-8000RPM

1

御成/健椿(选配)

2

三轴滚珠丝杠

40-10/40-10/40-10

1

银泰/上银

3

三轴直线导轨

45/45/45-35

1

银泰/上银

4

三轴丝杠轴承

30TAC62BX

5

NSK/FAG/NTUS

30TAC62B(Y/Z

10

5

三轴防护罩

自制

1

自制

6

刀库(选配)

24T

1

冈田

7

光机

自制

1

自制

8

主轴电机

新代

1

台湾

9

控制器

新代

1

台湾

10

全封闭式护罩



1

自制

注:厂家保留更换同等品牌的权利。



四、机械特性

1) 采用线接触运动;具有摩擦阻力小,移动速度快,使用时间长等显著特点。

2) 采用C3级丝杆摩擦阻力小兼具高精度、可逆性和商效率等特点。

3) 采用BT40-24T刀库,可容纳多支刀具使用,提高了机器的多样性,减少换刀时间,能适应多种加工需求。

4) 采用大外径主轴,保证主轴的刚性,同时减少重切时的振动,保证加工光洁度。

5) 立柱结构采用高刚性结构设计,满足各类材质的加工刚性需求,提高加工精度。

6) 工作台鞍座“十”字滑台结构,XY轴呈“十”字滑台,确保产品的形位工差精度。

五、机床工作环境

1)电源:380V±10%50Hz±2%,三相交流,用户须配备交流稳压装置。环境温度:0°

C~40°C。 相对湿度:35~90%,无凝露。

六、技术服务

安装调试:供方负责在需方现场免费安装、调试设备,并对操作维修人员现场进行

免费培训,培训方式:由供方负责对需方操作人员和维修技术人员进行机床操作、

故障排除及保养等方面的现场授课及培训,具体双方商定。



技术支持:供方提供有效的技术支持,可根据需方加工产品所用夹具、治具在设计

应用方面提供技术支持。供方终身为需方提供免费的软技术咨询服务(如机床机械部分或系

统部分出现故障)。

保修:机床验收后,机床提供 12个月免费保修(不可抗拒因素,人为除外),保修

期内免费提供零件及服务;供方在工作日接到机床故障报修24个小时内,售后服务人员到达

现场处理。保修期满后供方可长期向需方提供全面优惠的易损维修配件。



注:所有选择配置按其规格关联相关参数。

此技术协议为合同的附件,具有同等法律效力。
