XD-U400A高速五轴加工中心机（新代220MA） 技术参数及报价文件

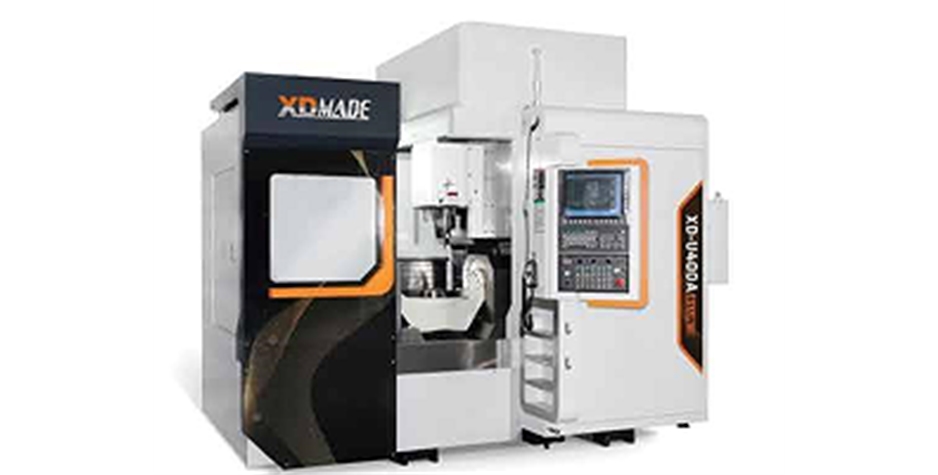

XD-U400A高速五轴加工中心机（新代220MA）
技术参数及报价文件
业务承办：
目 錄
一 、 机床标准配置
二 、 机械参数表
三、 转台参数
四、 零部件供应商
一、机床标准配置
1．新代220MA数控系统带RTCP
2．X、Y、Z三轴新代配套 伺服驱动
3．A、C轴直驱高精专用驱动
4．A、C轴雷尼绍圆光栅
5．X、Y、Z三轴油脂润滑系统
6．主轴恒温水冷系统（±0.5℃）
7．BT40-15KW
8．24位伺服刀库
9．机床清洗水枪
10． 油脂润滑总承
11． 机床清理风枪
12． LED工作灯
13． LED报警灯
14． 工具箱及地脚螺丝
15． 變壓器
16． 機械、電氣、操作說明書
17． 電氣箱恒温空调
18． 三軸滑軌伸縮護罩
19． 精密对刀仪
20． 油雾收集器
二、機械参数表
|
項 目 |
單 位 |
U400A |
|
X/Y/Z軸行程 |
mm |
500×700×400 |
|
主軸鼻端至工作台距离（A轴位于0度时） |
mm |
135-535 |
|
工作台尺寸 |
mm |
φ350 |
|
工作台最大承重 |
Kg |
100 |
|
主轴 |
|
|
|
主轴锥柄 |
|
BT40 |
|
主轴最高转速 |
Rpm |
18000 |
|
主轴功率 |
Kw |
15KW |
|
轴 |
|
|
|
X/Y/Z軸馬達 |
Kw |
3.1KW/3.1KW/3.1KW |
|
X轴快速移动 |
mm/min |
24000 |
|
Y轴快速移动 |
mm/min |
24000 |
|
Z轴快速移动 |
mm/min |
24000 |
|
A轴快速进给 |
Rpm/min |
80 |
|
C轴快速进给 |
Rpm/min |
150 |
|
X/Y/Z轴定位精度 |
mm |
±0.006/300mm(JIS標準) |
|
X/Y/Z轴重复定位精度 |
mm |
±0.005/300mm(JIS標準) |
|
A/C轴定位精度 |
arcsec |
8角秒 |
|
A/C轴重复定位精度 |
arcsec |
6角秒 |
|
|
|
|
|
刀具 |
|
|
|
刀具最大长度 |
mm |
220含刀柄 |
|
刀具最大重量 |
Kg |
8 |
|
刀具库 |
|
|
|
刀具库型式 |
|
圆盘式刀臂刀库 |
|
刀具库装刀数量 |
|
24 |
|
刀具最大直径 |
mm |
|
|
其它 |
|
|
|
空壓源要求 |
kg/cm2 |
6 |
|
機械占地面积 |
mm |
3120×3900×2700 |
|
机床动力需求 |
Kw |
20 |
|
机床总重量 |
kg |
约7000 |
三、转台参数
|
力矩电机摇篮五轴 |
|
|
|
A 轴（倾斜轴） |
|
|
|
额定转速 |
rpm |
60 |
|
额定扭矩 |
N.m |
557 |
|
额定功率 |
kw |
2.65 |
|
刹车气压 |
MPa |
0.5-0.6 |
|
刹车加紧扭矩 |
N.m |
≥2800 |
|
C轴（回转轴） |
|
|
|
额定转速 |
rpm |
200 |
|
额定扭矩 |
N.m |
253 |
|
额定功率 |
kw |
1.3 |
|
刹车气压 |
MPa |
0.5-0.6 |
|
刹车加紧扭矩 |
N.m |
≥500 |
|
其它 |
|
|
|
盘面直径 |
mm |
350 |
|
最大工件直径 |
mm |
580 |
|
倾斜轴回转角度 |
deg |
±110° |
|
键槽宽度 |
mm |
12H7 |
|
工件负载重量 |
kg |
100 |
|
|
|
|
四、 关键零部件供應商
|
組件類別 |
部件名稱 |
品牌 |
|
床身 |
X/Y/Z线轨 |
高级树脂砂铸铁 |
|
线轨 |
X軸 |
台湾上银（滚柱p級35宽） |
|
线轨 |
Y軸 |
台湾上银（滚柱p級35宽） |
|
线轨 |
Z軸 |
台湾上银（滚柱p級35宽） |
|
丝杆 |
X/Y/Z軸 |
台湾上银（外徑32mm/C3級） |
|
A/C转台 |
|
昊志 |
|
主軸 |
电主軸 |
合资 |
|
X/Y/Z三軸軸承 |
軸承 |
SKF |
|
螺杆預拉系統 |
螺杆預拉螺母 |
臺灣盈錫 |
|
集中润滑方式 |
油脂润滑 |
宝腾 |
|
主轴冷却方式 |
恒温水冷 |
瑞科 |
|
照明系統 |
日光燈 |
LED |
|
X/Y/Z三轴驱动 |
|
台湾新代 |
|
A/C轴驱动 |
|
台湾新代- |
|
|
|
|
|
A/C轴磁栅 |
|
|
|
電氣組件 |
控制器 |
|
|
主轴驱动 |
- |
|
|
X/Y/Z軸伺服馬達 |
台湾新代3.1KW绝对值电机 |
|
|
手搖脈衝發生器 |
- |
|
|
變壓器 |
合资 |
|
|
繼電器模組 |
新代 |
|
|
電磁接觸器/電磁開關 |
施耐德 |
|
|
近接開關 |
日本欧姆龙 |
|
|
气动元件 |
|
CKD/台湾亚德客 |
|
电控箱恒温空调 |
|
瑞科 |
|
主轴恒温水冷机 |
|
瑞科 |
如有供應商供應不上，將以同等品質的品牌代替。
