钻铣加工中心(钻攻机)

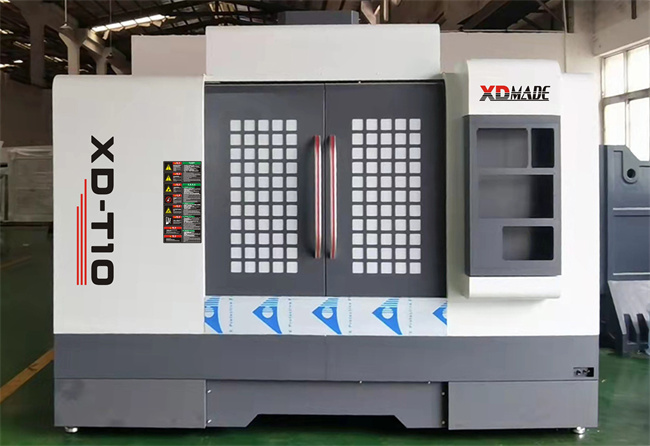

 钻攻中心机XD-T10(日本三菱系统)


一、配置

配置清单(新代22MA系统)

名称

产地

品牌

规格

BT30 皮带式主轴/直联

台湾

惟隆

BT30 100-20000

三轴滾珠螺杆(C3級)

台湾

上银/银泰

36/16

线性滑轨(滚柱 P級)

台湾

上银/银泰

MSA35/MSA45/MSA45

Z轴滚柱线轨

台湾

上银/银泰

45MM*6滑块

三轴角接触球轴承

德国/日本

FAG/NSK

30TAC62DDG

三轴联轴器

德国

普瑞迪

28GS-35GS

控制器

台湾

新代

22MA

主轴电机

台湾

新代

11/15KW/8000

进给电机

台湾

新代

3.9/3.9/5.9

刀库

大陆

圣杰

21T


















二.标准配置

1

导轨

上银/银泰导轨Y/Z/X轴﹕35滚珠导轨,X/Y加长滑块

2

丝杆

上银/银泰C3级研磨X/Y/Z﹕3616

3

轴承

三轴采用NSK/FAG﹕2562

4

润滑系统

宝腾或胜祥集中自动润滑系统

5

防护罩

爱派尔三轴全罩式防屑伸缩护罩

6

主轴,刀库

主轴﹙惟隆﹚BT30-100-20000,刀库﹙圣杰﹚21T伺服或普通刀库



(以上基本配置如因缺货,自动更换同级别品质产品)

二、价格:

总价

RMB:

大写



备注: 含增值税       不含税

交期



付款方式



其他





三、主要技术参数

主要技术参数(新代22MA系统)

参数

参数值

行程

X.Y.Z轴行程(mm)

1050/500/450

主轴鼻端至台面(mm)

120-570MM

主轴中心至立柱(mm)

550

工作台

工作台尺寸(mm)

1100*500

工作台最大载重(kg)

500KG

T型槽(槽数*槽宽*间距)(mm)

3*18*125

主轴

主轴转速(r/min)

100-20000

主轴锥度

BT40

传动方式

X轴

直联

Y轴

直联

Z轴

直联

Z轴配重方式

进给速度/精度

快移速度(m/min)

48/48/36

滾珠螺杆直径/螺距(mm)

36/16

三轴线轨规格(滚柱)

MSA35/MSA45/MSA45

轴向定位精度(m/min)

±0.01/300MM

重复定位精度(m/min)

±0.003/300 ±0.005MM

最小移动值(mm)

0.0001

其他

所需气压(kg/cm2)

6

电源容量(KVA)

20

冷却液容量(L)

220

润滑油容量(L)

BT-CP2/4L

机器重量(T)

6

机床尺寸(长××高)(mm)

2600*2500*2700



(以上基本配置如因缺货,自动更换同级别品质产品)





、机械特性

1) 采用线接触运动;具有摩擦阻力小,移动速度快,使用时间长等显著特点。

2) 采用C3级丝杆摩擦阻力小兼具高精度、可逆性和商效率等特点。

3) 采用BT40-24T刀库,可容纳多支刀具使用,提高了机器的多样性,减少换刀时间,能适应多种加工需求。

4) 采用大外径主轴,保证主轴的刚性,同时减少重切时的振动,保证加工光洁度。

5) 立柱结构采用高刚性结构设计,满足各类材质的加工刚性需求,提高加工精度。

6) 工作台鞍座“十”字滑台结构,XY轴呈“十”字滑台,确保产品的形位工差精度。



五、机床工作环境

1)电源:380V±10%50Hz±2%,三相交流,用户须配备交流稳压装置。环境温度:0°

C~40°C。 相对湿度:35~90%,无凝露。



六、 技术服务要求

1、安装调试:卖方现场免费安装、调试设备,并对操作人员进行简单培训,如操作人员无操作经验,短时间无法进行正常生产,操作人员需到我公司进行培训,吃住自负。

2、技术支援:卖方提供有效的技术支援,可跟根据产品的技术特性,进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。

3、保修期限:机床验收后,机床提供12个月免费保修,保修期内免费维修服务,且服务及时有效。若机床出现非机床自身质量问题引起的维修,卖方需要收取服务费。

4、服务时间承若:卖方在接到机床故障报修2个小时内做出处理。如需要到现场,24个小时内,售后服务人员到现场处理(省內)。

5、保修期满后服务:保修期满后,卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换,需另收人工差旅费。

、验收:

1、验收标准:安装技术要求标准进行验收。或者按照客户订单要求进行验收。

2、在买方工厂进行安装、调试完成进行最终验收,按国标(GB/T8771.2-1998)和技术协定内容验收设备几何和位置精度并加工标准试件,双方确认。

3、客戶可到本工厂进行机床验收(费用由买方自行负责).

4、卖方在安装、调试好机床身边后,买方应在<<验收合格>>单或者送货单上面签字,若有品质异议应在收到机床后七日内书面向供方提出,否则视为品质合格。

、其他事项:

         1、本协议属合同附件之一,具有同等法律效力,自合同生效之日起同时生效。

2、执行过程中如有争议,由双方友好协商解决。

3本技术协议一式二份,甲乙双方各持一份。
